摄像头模组趋向小型化,将推动封装技术发展
目前全球摄像头行业中,国内外生产摄像头模组的企业较多,主要在中国大陆、台湾、日本、韩国。由于摄像头模组要求一致性较高,同时要做到品质稳定便需要自动化生产,这是目前并没有达到规模的摄像头模组厂商的门槛。

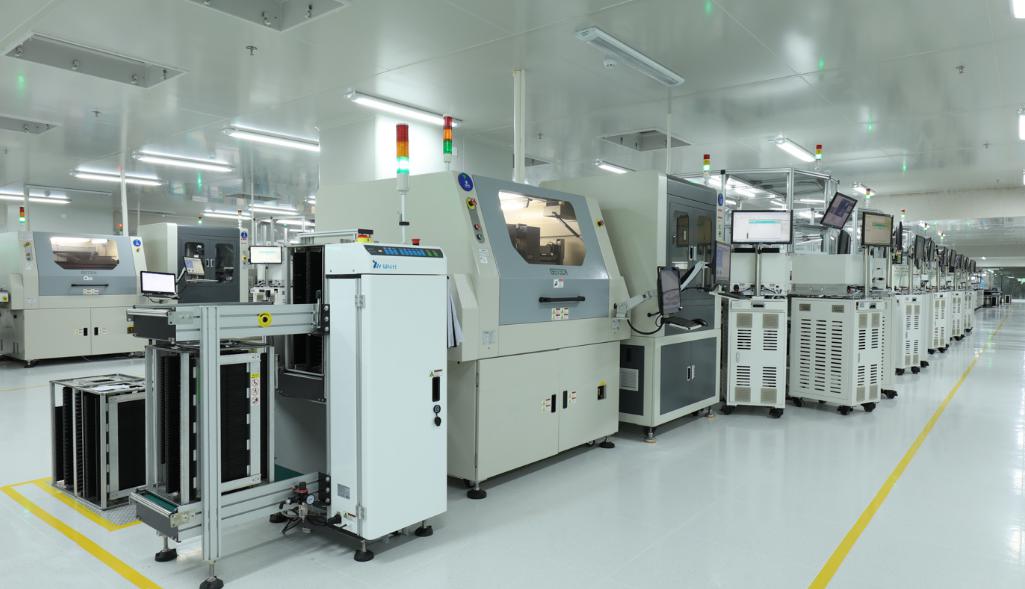

此外,摄像头模组生产的设备昂贵,同时对车间有严苛的环境要求,这便需要多年技术和经验积累才能保证良率,因此行业内具备高端模组生产能力的厂商数量有限。目前下游市场的集中度上升,而摄像头模组需求也比较集中。目前摄像头模组工厂中,以索尼、舜宇光学、欧菲科技、三星电机、丘钛等为第一阵营。
目前摄像头模组封装技术有CSP(Chip Scale Package)、COB(Chip On Board)、COF(ChipOnFlex)、FC(FlipChip)等。CSP和COP是主要的封装方式。CSP封装是通过表面贴装(SMT)工艺将芯片贴装在摄像头模组基板上,主要针对低端产品。CSP的优点在于封装段由前段制程完成,由于有玻璃覆盖,对洁净度要求较低,还有良率高、制程时间短、制成产品成本低的优势。缺点是光线穿透率不足、制成摄像头模组高度较高、增加了玻璃盖板的成本。
COB封装工艺是通过金属线邦定将芯片贴装在摄像头模组基板上。COB工艺具有制成摄像头模组体积小、高度低等优势。缺点是对洁净度要求严格、生产设备成本高、制程时间长。COB是目前的主流工艺,单条产线投资约1000万元。
苹果曾经使用COB技术封装,从iPhone 5开始采用倒装芯片封装。该技术中芯片到基座之间路径最短,为高速信号提供了良好的传输路径。由于不使用引线框架或塑料管壳,重量和外形尺寸也有所减小,现阶段全球最小、最薄的摄像头封装即采用该技术。在全面屏的趋势下,摄像头模组小型化已经变得越来越重要。
全面屏对小型化提出了更高要求,国内摄像头模组厂家也在积极研发手机摄像头模组小型化封装工艺。
