5G带动手机摄像头FPC增长?解析FPC在手机摄像头中的作用

文章出处:佳度科技人气:-发表时间:2023-04-11 15:42 返回列表

柔性线路板(FPC)是广泛应用于手机内部的一个组件,它的应用范围包括电池、屏幕、摄像头、侧边按键、天线、指纹识别模块、扬声器等。随着5G通信技术的快速普及,手机内部部件数量也随之增多。特别是5G天线的应用,进一步推动了手机FPC的使用量增加。自5G商用以来,手机FPC的使用量增加了15%至20%,并且手机主板面积也随着此增加。

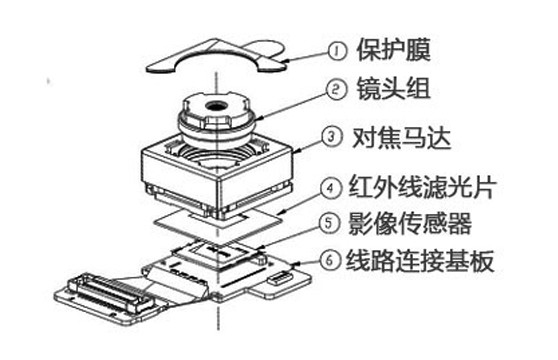

手机摄像头由多个组件组成,其中FPC是连接CMOS传感器电路的一部分。FPC的一端可连接CMOS传感器的金线,另一端则与手机主板相连,从而形成整个电路。在手机摄像头中,FPC不仅支持拍照和图像生成等操作,还具有以下功能:1.提供电气特性,起到电气连接的作用;2.提供机械性能,为电子元器件的固定和装配提供支撑;3.实现集成电路和电子元器件的自动贴装、焊接和检测。

随着手机后置摄像头从双摄到多摄的发展,摄像头技术得到了革新,既满足了用户对于高质量、多样化的拍照需求,实现了更生动、自然的成像效果,同时也成为了各手机厂商在差异化方面的竞争焦点。在5G网络的推广下,手机多摄像头模式得到了进一步推广,将带动手机摄像头FPC的用量增长。而在手机摄像头FPC的生产中,必须要进行测试,以验证其性能是否合格,并验证其品质有无损坏。

为保证手机摄像头FPC的质量,需要进行测试。测试时要求FPC外观无破损、脏污、褶皱、漏铜以及热压处无翘角,同时还需要测试FPC的开路和短路情况。除此之外,我们还需要测试基板厚度、插件针孔、电阻、电容等参数。通过这些测试,手机摄像头FPC的合格率将得到提高,这对于提高手机摄像头的整体质量和降低生产成本都是非常有益的。



手机摄像头FPC测试中所需的测试仪器中,弹片微针模组是不可或缺的。该模组体型轻薄、设计精巧,具备良好的适应性,能够适应手机内部复杂线路和微小间距的需求,适用的pitch值在0.15mm-0.4mm之间。弹片微针模组在手机摄像头FPC电气连接时,能够传输1-50A范围内的电流,具备过流稳定的特性,且无电流衰减,能够保持稳定的连接性和平均20w次以上的使用寿命。相比于传统的模组,其性能更为优越,不卡PIN,不断针,更能够有效提升手机摄像头FPC的测试效率。因此,弹片微针模组在手机摄像头FPC测试中具有不可替代的作用,是测试仪器中的重要组成部分。


佳度科技摄像头模块厂家认为,手机摄像头模块行业会进入一个进健康的快速发展期,以摄像头模块为基础真正的在手机、平板、机器人等智能设备上得到应用,为这些设备提供更好的功能服务,真正的得到社会的认识和行业的应用。
