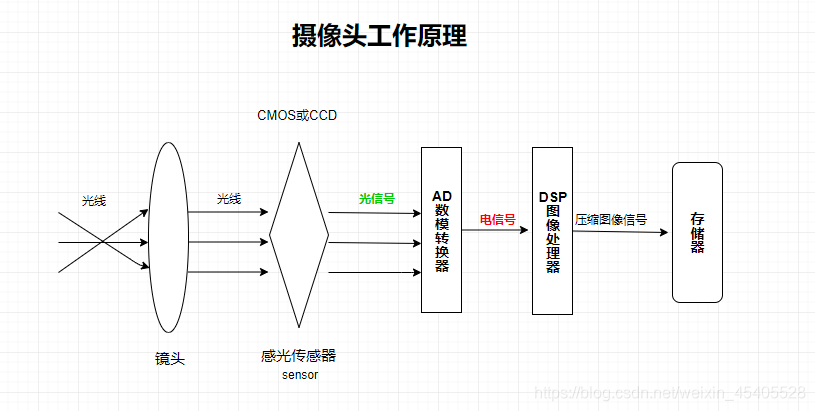

摄像头模组的成像过程是一个复杂而精密的光电转换过程，涉及光学、电子学和图像处理等多个领域。以下是其成像过程的详细解析：

一、光线进入与聚焦

光线进入：当外界光线照射到物体表面时，物体反射的光线进入摄像头模组。

镜头聚焦：光线首先通过摄像头模组的镜头系统。镜头系统由多片透镜组成，通过调整透镜的曲率和间距，使光线在感光元件上形成清晰的像。镜头的主要作用是汇聚光线，控制光线的传播方向，并调整焦距以适应不同距离的拍摄对象。

二、光线过滤与调节

红外滤光片：在光线到达感光元件之前，通常会经过一个红外滤光片。这个滤光片的作用是滤除红外光，因为人眼无法看到红外光，但感光元件（如CMOS或CCD）却能感应到它。滤除红外光可以提高图像的色彩还原度，避免图像出现偏色现象。

光圈调节：镜头内部通常还包含光圈机构，用于调节进入镜头的光量。光圈大小会影响图像的亮度和景深效果。

三、光电转换

感光元件接收光线：经过镜头聚焦和过滤后的光线投射到感光元件上。感光元件是摄像头模组的核心部件，负责将光信号转换为电信号。常见的感光元件类型包括CMOS（互补金属氧化物半导体）和CCD（电荷耦合器件）。

像素点转换：感光元件表面分布着数百万个像素点，每个像素点都能独立地将接收到的光信号转换为电信号。像素点的数量和排列方式决定了图像的分辨率和清晰度。

四、信号处理与增强

模拟信号处理：感光元件输出的电信号是模拟信号，需要经过一系列的模拟信号处理电路进行放大、滤波和增益控制等操作，以提高信号的强度和稳定性。

模数转换：经过模拟信号处理后的电信号被送入模数转换器（ADC），转换为数字信号。数字信号便于后续的数字信号处理和存储。

数字信号处理：数字信号进入图像信号处理器（ISP）进行进一步的处理。ISP负责对图像进行色彩校正、白平衡调整、降噪、锐化等操作，以优化图像质量。这些处理步骤能够消除图像中的噪声和失真，提高图像的清晰度和色彩还原度。

五、图像输出与存储

图像编码：经过ISP处理后的数字图像信号通常会被编码成特定的图像格式（如JPEG、PNG等），以便于存储和传输。

输出与存储：编码后的图像数据通过接口（如MIPI、USB等）传输到设备的处理器或存储器中。处理器可以对图像进行进一步的压缩、编辑或分析等操作，而存储器则负责长期保存图像数据。
